徐世波，張朝川，陳永安，張紅剛

?

摘 ?要：本文介紹了大興煤礦12煤層首采1203工作面的瓦斯治理方法，用統計法分析了該工作面回采期間的瓦斯涌出來源（主要來源于采空區及鄰近層），確定了通過回順鉆場斜交鉆孔抽采、高位走向長鉆孔抽采、千米定向鉆孔抽采、底板瓦斯道抽采等瓦斯抽采方法，有效解決了瓦斯涌出問題，取得了很好的效果。

關鍵詞：瓦斯涌出；瓦斯抽采；千米定向鉆孔；抽采效果

?

大興煤礦北二采區1203工作面為概況12煤層首采工作面，2018年2月下旬始采，2019年7月中旬回采結束。在開采過程中相繼采取了運、回順本煤層、底板瓦斯道、埋管、回順斜交鉆孔、高位走向長鉆孔、千米定向鉆孔等抽采瓦斯方式，解決了回采期間的瓦斯問題。通過對該工作面安全回采的瓦斯治理措施進行分析總結，可得出瓦斯治理的寶貴經驗，查找出治理瓦斯的不足方面，為類似條件下的其他工作面安全開采提供借鑒。

1?工作面概況

北二1203工作面位于北二采區中部，可采走向長1688m，工作面傾向長150m，面積250200m²。工作面布置見圖1。工作面東側為F_15-1和f_N2-3號斷層；西側為F₄₄號斷層；南側為主副井工業廣場保護煤柱；北側為F₁₅號斷層，與大隆礦相鄰。上鄰10-2煤層，不可采，一般煤層厚度為0.43m，與12煤層間距在57.69～71.76m之間；12煤層上部小范圍內發育有12-1煤層，煤厚1.09m，與12煤層間距為0.85m；工作面下鄰13煤層，未采動，一般煤厚為2.66m，與12煤層間距在4.61～19.43m之間，一般為12.88m。地表標高在+65.2～+73.3m之間。

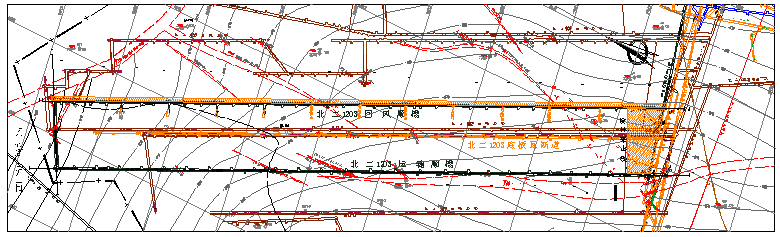

圖1 ?北二1203綜采工作面布置示意圖

本工作面煤巖形態總體為一單斜構造，煤層產狀為193°～243°∠6°～10°。煤層厚度在3.02～5.13m之間，一般為4.12m。煤層呈黑色，以亮煤為主，暗煤次之，局部煤層中夾薄層炭質泥巖。煤層頂?shù)装澹豪享?，巖性以粗砂巖和中砂巖為主。直接頂，以粉砂巖為主。底板：以粉砂巖為主。本工作面火成巖構造較發育，運順、回順、切眼均有小規?；鸪蓭r體侵入現象。

2 ?瓦斯涌出來源分析

2.1 ?瓦斯涌出情況統計

截止到2018年8月末，北二1203工作面完成三分之一的開采進度，通過對該面從貫通、初采到老頂冒落后將近三個月的瓦斯?jié)舛取L(fēng)量和抽采量進行統計，得出了該階段工作面的瓦斯涌出量變化情況。瓦斯涌出量的變化規律見圖2。

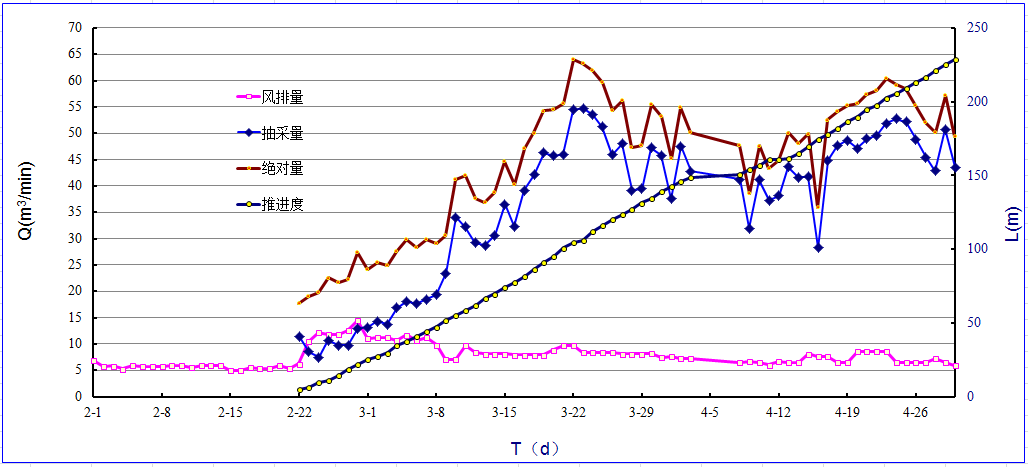

圖2 ?工作面瓦斯涌出量及推進度隨推進時間變化曲線??

2.2?瓦斯涌出來源構成分析

從圖2曲線可以看出，工作面形成后至開采前，由于切眼及巷道預排瓦斯作用，工作面絕對瓦斯涌出量平均為5.66m³/min。隨著工作面推進，風排瓦斯涌出量增大到14.50m³/min，此時的瓦斯涌出量可以認為是本煤層瓦斯涌出量；當推進到45m時，工作面頂板初次來壓，下方鄰近的13、14-1煤層以及圍巖卸壓瓦斯通過斜交鉆孔、底板瓦斯道等抽采方式抽出。這個階段內，工作面抽采瓦斯量急劇增大，可達72.54m³/min，最大絕對瓦斯涌出量為80.88m³/min；隨著推進，瓦斯涌出量呈起伏型變化，平均絕對瓦斯涌出量為50.41m³/min，平均抽采瓦斯量為42.51m³/min，本煤層瓦斯涌出占總涌出量的28.76%。

即確定該面的瓦斯治理思路——以采空區及鄰近層卸壓瓦斯治理為主，本煤層瓦斯治理為輔。

3?措施實施及效果分析

3.1 ?回順斜交鉆孔抽采技術措施

北二1203工作面在整個開采過程中，共對31個鉆場計施工斜交鉆孔進行了抽采，鉆孔工程量為30527m，抽采瓦斯純量392萬m³。自2月22日回采以來至8月末，回順35^#～20^#鉆場陸續對采空區及鄰近層瓦斯進行了抽采。從鉆場斜交鉆孔抽采數據統計來看，也存在著鉆場有效抽采鉆孔影響段較短、抽采效果一般、抽采時間及鉆孔參數需優化等問題。為了分析各鉆場抽采接續的相互影響，作出33^#、32^#、31^# 、29^#鉆場斜交鉆孔抽采量隨推進時間變化曲線如圖3所示。

??

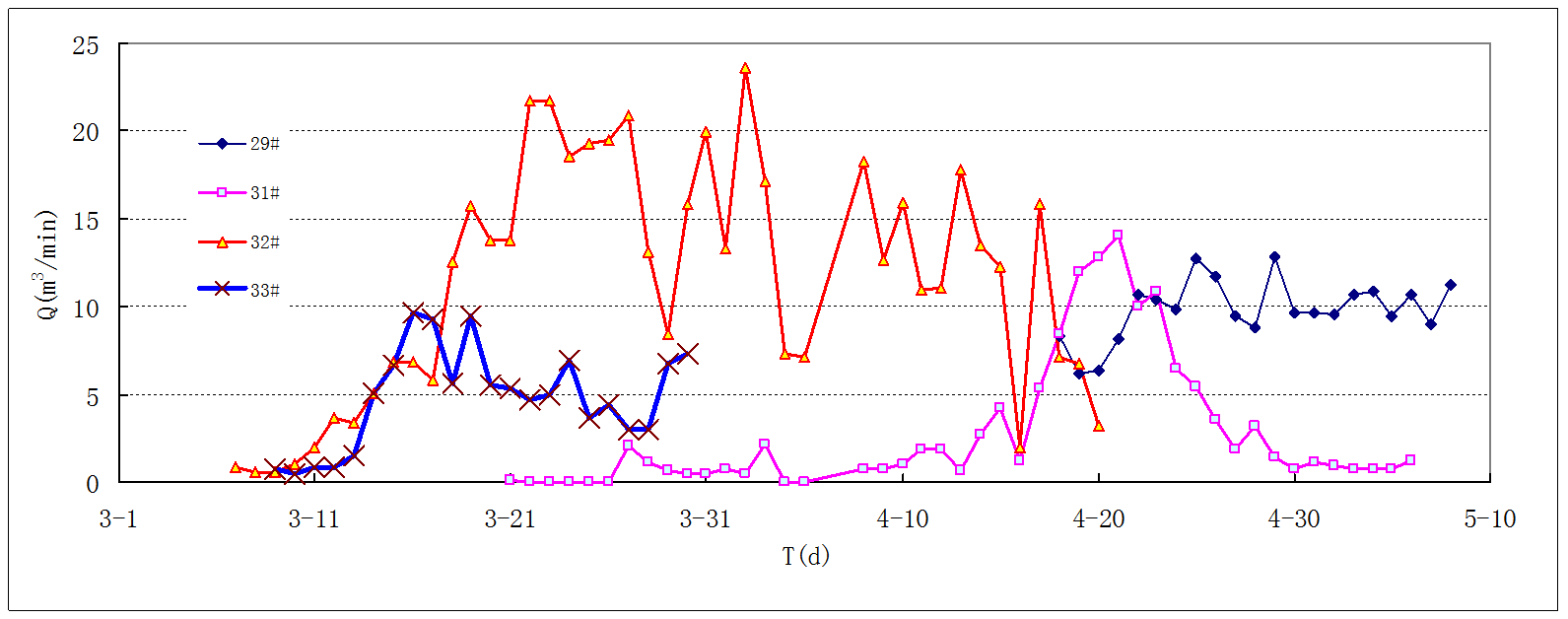

圖3??斜交鉆孔抽采量隨推進時間變化曲線

?從圖3中可以看出，各鉆場抽采接續時，斜交鉆孔抽采瓦斯基本沒有出現空檔，僅在4月16日發生一次斷檔現象，此時斜交鉆孔抽采純瓦斯量?jī)H有3.22m³/min（32^#高位鉆場僅抽1.98m³/min，31^#鉆場僅抽1.24m³/min），底板瓦斯道出現瓦斯異常涌出現象。經現場考察，是由于38^#鉆場有部分鉆孔存在帶壓噴瓦斯現象。

分析原因?yàn)椋罕倍?/span>1203回順32^#高位鉆場鄰近工作面鉆孔衰減，而后續的31^#、30^#鉆場斜交鉆孔設計垂高偏高，鉆孔均沒有與裂隙帶連通。30^#鉆場鉆孔設計因要躲開32^#高位鉆場口頂板錨桿錨索，致使垂高偏高，沒有發揮作用；此時29^#高位鉆場未開始抽采，因而出現斷檔現象。因此，斜交鉆孔的合理層位選擇非常重要。

根據33^#、32^#、29^#鉆場鉆孔參數設計，其合理層位應控制在頂板垂高15～30m范圍、工作面控制范圍不應超過傾向長度的1/3。通過鉆場斜交鉆孔抽采數據分析，隨著老頂初次來壓，斜交鉆孔抽采量逐漸增大；隨著工作面的逐步推進，頂板活動的周期來壓，瓦斯抽采量呈起伏變化?？煞治龅贸?/span>1203工作面老頂初次來壓步距為47m，周期來壓步距為19m。經統計，斜交鉆孔抽采量占絕對量的37.0%，占總抽采量的43.6%。

3.2 高位走向長鉆孔抽采技術措施

在1203工作面回順8個高位鉆場施工了走向長鉆孔進行了抽采。高位鉆場在工作面頂板8～10m位置布置，鉆場內施工10～15個高位走向長鉆孔，鉆孔長度為80～200m，自回采開始至2019年2月，8個高位鉆場的鉆孔工程量為16808m，抽采瓦斯純量為393萬m³。

3.2.1 高位走向長鉆孔抽采效果

從開始回采到2018年8月末，共有1^#～5^#五個高位鉆場施工沿工作面走向方位超百米長度的鉆孔，并進行抽采。1^#高位孔從3月7日開始抽采，抽采瓦斯量逐漸增大，最大純流量達到23.56m³/min；鉆場從3月11日開始算有效抽采段，則1^#高位走向長鉆孔有效抽采段達到136.8m，而高位走向長鉆孔最大孔深為141m。說明該鉆場的走向長鉆孔參數設計合理，抽采效果較好。

3.2.2 高位走向長鉆孔及斜交鉆孔抽采瓦斯關聯性

（1）1^#高位鉆場抽采收尾和2^#高位鉆場開始抽采接續期間，抽采量處于減小階段，此時31^#鉆場抽采量急劇增大；同樣2^#高位鉆場與3^#高位鉆場接續時，28^#鉆場抽采量急劇增大。說明鉆場間抽采區域是可以相互影響的，高位鉆場間銜接不及時可以用斜交鉆孔抽采來補充。

（2）31^#鉆場有效抽采距離較小的原因是其在3月21日開始抽采到4月15日一直處于1^#高位鉆場有效影響范圍之內，高位走向鉆孔抽采量大，則31^#鉆場斜交孔抽采量就小。

（3）高位鉆場的有效抽采段涵蓋了其它鉆場，從原理上來講其作用效果是一樣的，因此，在高位鉆場有效抽采段可少布置斜交鉆孔進行抽采，可節省工程量，提高工效。

3.3 千米定向鉆孔抽采技術措施

北二1203回順回風道內設置1處千米鉆場，施工定向鉆孔共有7個主孔、2個分支孔。2019年3月12日開始連抽，千米定向鉆孔抽采瓦斯純量隨推進時間變化曲線見圖4，該千米鉆場平均抽采瓦斯純流量為4.32m³/min，最大抽采瓦斯純流量為9.29 m³/min。

??

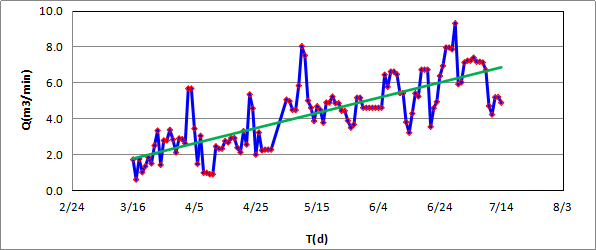

圖4 ?千米定向鉆孔抽采效果隨時間變化曲線圖

?

3.3.1 千米定向鉆孔抽采效果分析

1203工作面回順千米定向鉆孔抽采瓦斯量統計結果來看，1^#梳狀鉆孔抽采效果相對較好，最大抽采瓦斯純流量4.72m³/min，平均為1.49m³/min。有效抽采瓦斯時間為96天，抽采瓦斯總量20.53萬m³。其它定向鉆孔抽采瓦斯純量為0.46～0.73m³/min，抽采瓦斯總量6.78～10.38萬m³。在斜交鉆孔措施的配合下，能夠有效解決工作面瓦斯涌出量大的問題。

3.3.1 千米定向鉆孔抽采效果與其它措施對比分析

千米定向長鉆孔自2019年3月中旬開始抽采到7月中旬結束，其抽采瓦斯純量與斜交鉆孔、底板瓦斯道抽采瓦斯量對比見表1。

?表1?千米定向鉆孔與斜交、底板道抽采瓦斯量對比表

?從表1可以看出，千米高位鉆孔剛開始抽采的兩個月中，抽采瓦斯量?jī)H占總瓦斯涌出量的9%、11%，而斜交鉆孔則占38%、32%；到7月中旬工作面回采結束期間，千米高位鉆孔抽采瓦斯純量占到35%。即千米鉆孔在6月、7月才起到主要作用。分析其原因可能有以下幾種因素：

①剛開始抽采時，鉆孔長度較長，抽采負壓不足以將采動影響區的卸壓瓦斯抽出；

②千米定向鉆孔設計層位較高，鉆孔未處于裂隙帶或處于裂隙不發育的區域，導致抽采瓦斯量較少；

③12煤層頂板以砂巖為主，巖層較堅硬，工作面推過后頂板垮落步距較大，從而導致千米定向鉆孔抽采采空區瓦斯較滯后，影響瓦斯抽采效果。

3.4 底板瓦斯道抽采技術措施

隨著工作面的逐步推進，工作面上下鄰近層圍巖發生了運移而導致煤體卸壓，底板瓦斯道穿層鉆孔抽采瓦斯純量也逐漸增大。從工作面推進74m開始到239m，平均抽采純瓦斯量為15.26m³/min。底板瓦斯道平均抽采瓦斯量占絕對瓦斯涌出量的29.9%，占總抽采量的34.9%。

?4 結論

（1）以統計法對北二1203工作面瓦斯涌出來源進行分析，該面回采過程中絕對瓦斯涌出量平均為50.41m³/min，其中本煤層瓦斯涌出占28.76%，高位鉆孔及斜交鉆孔抽采量占38.49%，底板瓦斯道抽采量占39.97%。從瓦斯治理效果分析來看，卸壓抽采（斜交鉆孔、底板瓦斯道）解決了78.46%的瓦斯涌出量。

（2）通過走向長鉆孔抽采瓦斯效果分析，其具有有效抽采服務時間長、抽采影響距離長、抽采瓦斯流量大的優點。雖然鉆場內鉆孔參數設計合理，抽采瓦斯效果較好，但高位鉆場的有效抽采段涵蓋了其它鉆場，從原理上來講其作用效果一樣，因此，在高位鉆場有效抽采段可少布置斜交鉆孔進行抽采，這樣可節省工程量，提高工效。

（3）千米定向鉆孔具有大孔徑、長距離、精度準的特點，同時相對于高抽巷投資少工期短，抽采效果較好。應研究千米定向高位鉆孔的布置參數與抽采效果的關系，使其達到合理有效應用，爭取取代頂板巷，可緩解采掘接替緊張的局面。

（4）從工作面推進74m開始到239m期間，由于工作面回采過程中卸壓瓦斯通過裂隙涌入底板道，從而造成瓦斯異常涌出。通過采取向異常涌出區域底板施工抽采鉆孔、加設臨時移動泵進行抽采、增加工作面配風風量、提高局部精細化管理等措施，逐漸消除了隱患。
