摘要：隨著煤礦開采技術的不斷深入,松軟巖層支護技術穩步發展，探索巷道支護機具的創新應用和細致研究，對巷道掘進效率、安全生產和支護質量十分必要。對此，本文以鐵煤集團小康煤礦巷道支護為切入點，通過對底板錨索施工現狀的分析，突出新技術在巷道支護中的積極作用，對自主研發的臺車式氣動底板錨索鉆機進行了全面介紹，以期促進巷道掘進速度和支護質量。

關鍵詞：松軟巖層 ?支護技術 ?臺車式氣動底板錨索鉆機?

?

1 背景介紹

鐵煤集團小康煤礦開采深度270-730米，地質條件復雜，圍巖松軟，穩定性差，隨著巖體應力分布平衡狀態被破壞，巷道加速變形。為確保松軟巖層的巷道支護質量，在巷道幫、頂支護上，通過采用錨索、錨桿、錨網+金屬棚+澆筑混凝土聯合支護技術，切實使巷道圍巖得到了有效控制。然而在底板支護上，受施工機具制約，一直沒有采用錨索支護,造成巷道底鼓嚴重，經常維護，影響安全生產，增加經濟投入，工人勞動強度大。

當前，錨索施工常用氣腿式鑿巖機和風煤鉆進行打眼和錨注。在幫頂錨索施工中，因成孔方位較好，施工較容易，成孔速度、質量和效率較高。然而在底板錨索施工中，成孔方位向下且較深，使用常規機具，采取常規措施，施工難度較大。若采取設備固定和增加推進力等輔助措施，存在定位不精確，設備不牢固，鉆進不穩、效率不高等諸多問題。為此，我們堅持問題導向，立足生產實際，加強技術攻關，自主研發了一種新型、高效的專用于巷道底板錨索施工的專用設備——臺車式氣動底板錨索鉆機，彌補了巷道支護短板。該設備以壓縮空氣為動力源，動力單一，安全可靠，結構簡單，鉆機架設輔助時間短，移進速度快，操作輕松，極為方便，大大節省了勞動力，切實解決了底板支護難題，也有效降低了巷道維修投入。

2 臺車式氣動底板錨索鉆機技術性能

2.1 結構組成

臺車式氣動底板錨索鉆機以井下壓風為動力源，采用全氣動驅動。由機架、固定機構、提升與推進機構、鉆進機構、行走機構、穩定與夾緊機構、排塵集成系統、操作系統等組成。其結構圖如下：

?

?????????????????????????????

??????????

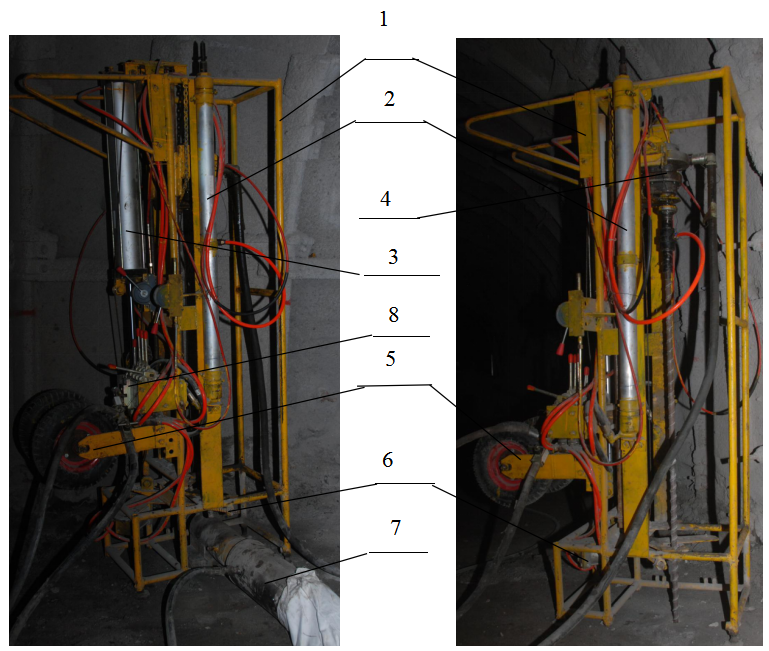

圖1 ?臺車式全氣動底板錨索鉆機機結構圖

1—機架，2—固定機構，3—提升與推進機構，4—鉆進機構，

5—行走機構，6—穩定與鉆桿鎖緊機構，7—排塵集成系統，8—操作系統

2.1.1機架

機架是由DN32焊接鋼管組合而成的框型結構，用以固定其他結構和部件，是鉆機結構組成的基礎。

2.1.2固定機構

固定機構由固定在機架兩側的兩個單體風動缸及機架底部支腿的四個螺旋調節支座聯合構成。單體風動缸風桿端頭焊接一個圓鋼制作的椎體，風桿伸出可直接頂在巷道頂板上。螺旋調節支座方便在底板高低不平的情況下調節機架的整體水平，保證鉆進成孔的垂直度。

2.1.3提升與推進機構

提升與推進機構主體為固定在機架上的一個單體風動缸，風動缸通過滑輪組和細鋼絲繩與鉆進機構上下相連?；喗M穿繩方式設計成風缸行程是鉆進機構行程的2倍，目的是滿足風缸行程需要和減少鉆機整體外形尺寸。

2.1.4鉆進機構

鉆進機構由風煤鉆機、鉆頭、滑架和滑道組成。滑道使用Φ26的圓鋼制作兩端車扣用螺帽固定在機架上。風煤鉆機固定在滑架上并與提升與推進機構的細鋼絲繩連接，滑架可沿著滑道上下運動。鉆進時，風煤鉆通過提升與推進風缸及下部連接鋼絲繩給機頭一定的向下推進力。

2.1.5行走機構

行走結構由行走輪支座和充氣式輪胎組成，行走輪支座固定在機架上。可實現鉆機的快速移進。

2.1.6穩定與鉆桿鎖緊機構

穩定與鉆桿鎖緊機構分為鉆進時釬桿的穩定裝置和退釬桿時的釬桿鎖緊裝置。穩定裝置由固定在機架上的兩片鋼板通過穿銷連接組成略大于釬桿直徑的圓形限位孔。釬桿鎖緊裝置是由一個單體風缸和齒輪聯動機構組成，在鉆機反轉退卸上部釬桿時，用來夾緊下部釬桿防止下部釬桿轉動。

2.1.7排塵集成系統

排塵集成系統由封閉倉、吸塵機、粉塵收集袋、釬桿吹風系統組成。封閉倉預留鉆桿通過孔叩放在底板上，在鉆進時，孔內粉塵由高壓風從鉆孔內吹出通過吸塵機進入到粉塵收集袋內，達到環保降塵，改善作業環境的效果。

2.1.8操作系統

操作系統由控制閥、高壓膠管、連接件等組成。控制閥通過固定架固定在機架上，分上下兩部分。上部分兩個控制閥，分別控制鉆機機頭的正轉和反轉。下部分六個控制閥，由總風閥和左右固定風缸控制閥、提升與推進風缸控制閥、鎖緊裝置風缸控制閥、釬桿吹風控制閥和吸塵機控制閥。

2.2 技術參數

????底板錨索鉆機整體外形尺寸1.3/0.5/2.4m，額定工作壓力0.5Mpa，提升與推進風缸行程0.8m雙循環，固定機構風缸行程1.3m，風煤鉆轉速260r/min,扭矩110n/m，鉆桿采用中空螺旋鉆桿，直徑30mm,長度1000mm。適應巷道高度最低2.6m,最高4.6m。 鉆孔直徑35mm，鉆孔深度15m,整機重量約65kg。

2.3 操作方法

2.3.1穩機

以人力將底板錨索鉆機平推到施工地點，豎直立好。接通壓風風源，控制提升與推進風缸控制閥將風煤鉆提升至最大高度后安裝釬桿。然后再次控制提升與推進風缸進行孔位定位。通過調整機架和機架底部的螺旋支座使整機水平，釬桿垂直，精準定位孔位。操作左右固定機構風缸控制閥將風桿伸出頂在巷道頂板上。利用釬桿穩定裝置將釬桿限位，安裝排矸集塵裝置，完成鉆進前鉆機穩固和準備工作。

2.3.2鉆孔

開通鉆桿吹風和排矸裝置吸塵機風閥，然后控制風煤鉆正轉控制閥和提升與推進風缸控制閥，給風煤鉆一定的向下推力，使釬桿逐步向下鉆進。邊鉆進，孔內的矸石粉末由高壓風吹出，通過吸塵機收集到矸石收集袋內。一段釬桿鉆進結束后，接上另一段釬桿繼續鉆進，直到達到設計要求的鉆孔深度。

2.3.3退鉆桿

達到鉆孔設計深度后，關閉鉆桿吹風和吸塵機風閥，移開排矸系統。操作釬桿鎖緊裝置將第二段釬桿鎖緊。再同時操作提升與推進風缸及風煤鉆反轉風閥將第一段段釬桿卸下。然后再將風煤鉆與第二段釬桿連接，打開鎖緊裝置將下一整段錨桿退出，直到第三段釬桿可以用鎖緊裝置鎖住的位置。操作鎖緊裝置和風煤鉆將第二段釬桿卸下。重復上述程序直到將全部釬桿從鉆孔內提出。

2.3.4注錨索

向孔內放入樹脂錨固劑，更換風煤鉆鉆機錨索連接裝置，將錨索一端引入鉆孔內。操作風煤鉆逐步將錨索注入到鉆孔內，完成錨索打注。

3底板錨索鉆機的應用

該底板錨索鉆機研制成功后，首先在小康礦西三軌道大巷變電硐室內進行應用實踐。

西三軌道大巷變電硐室巷道設計高度3.8米、寬度5米、掘進斷面21平方米。支護設計為幫頂壁后注0.3米厚混凝土、底板打注7.3米錨索，眼孔注滿525級水泥漿，鋪設直徑22毫米舊錨桿焊接成孔距0.2x0.2米鋼筋片，鋪設200厚混凝土，底板錨索布置1.6米x1.6米。

該鉆機整機由副井下井運輸?shù)绞┕さ攸c(diǎn)，以掘進時鋪設的臨壓風管路為風源。操作人員經過培訓，能夠熟練掌握鉆機的工作原理和技術性能，嚴格按照制定的安全技術措施進行成孔和打注錨索作業。在鉆進過程中鉆桿在風煤鉆的旋轉和提升與推進機構的推力下鉆進速度較快，工作比較平穩，孔內巖粉在鉆桿吹風系統中的高壓氣流沖擊下排出正常，沒有出現中間夾鉆桿現象。巖粉大部分進入收集袋內，少部分外散，粉塵得到了有效的控制。在退鉆桿過程中，鉆桿鎖緊機構能夠牢牢將鉆桿鎖住。我們以10根錨索為一個試驗組，在施工速度上最快的10分鐘，最慢15分鐘，平均12分鐘，在施工質量上成孔垂直度達到90%，成孔深度達到了100%。與幫頂錨索施工水平相對較，各方面指標均達到了預期效果，使軟巖支護技術體系在底板支護中得到了充分的應用。

4底板錨索鉆機的效益分析

4.1安全效益

臺車式氣動底板錨索鉆機的應用，實現了高度機械自動化，相對于幫頂錨索施工機具不需要以人工領釬桿和穩固機具，消除了鉆機在鉆進過程中由于機械震動和釬桿旋轉帶來的人員傷害。基本實現了人機分離操作，同時，在鉆機移進方面不需要人工搬運，只需要一人推動即可，消除了由于搬運沉重設備帶來的機械傷害，大大提高了安全系數，同時粉塵也得到了有效的的控制，消除了職業病危害。

4.2經濟效益

鉆機結構簡單，構成部件都是煤礦常用的部件，取材方便，配件充足。且能夠自己加工制作，比購買成型設備節省了很大的購置費用。另外，相比于幫頂錨索施工機具的操作能夠節省一半的勞動力，大大降低了人工成本。同時，該設備的研制成功和使用，徹底解除了底板錨索施工機具的制約，使軟巖支護技術能夠在底板支護中得到充分應用，使巷道底鼓問題得到有效解決，大大降低了巷道維修投入。

4.3社會效益

臺車式全氣動巷道底板錨索鉆機完全是自主設計研發的，在集團公司內部尚屬首次，是對集團公司“一個堅持”“兩個引領”“三個協調”的總體思路的主動探索，是對公司大力推進科技創新工作的積極響應，是進一步明確創新方向、增強創新意識、激發創新活力，推動公司高質量發展的實踐自覺。

5結束語

臺車式全氣動巷道底板錨索鉆機的成功研制，為實施底板錨索支護，控制巷道底板變形提供了有力的技術支撐，實現了降低支護成本和作業強度，達到了減員增效、安全生產的目標，在同行業中具有廣泛的推廣應用價值。

?
