尚海,徐世波,劉勇

摘 ?要 ：大興煤礦受采掘布置的限制，回采南二903工作面時，形成孤島工作面，受臨近采空區的影響，應力集中程度很高，且地質條件復雜，具有斷層，厚硬頂板，火成巖等多種地質構造，極易誘發沖擊地壓。通過對大興煤礦礦震活動分析，采取了有效的卸壓解危措施，以降低地應力為主線并結合強支護、強監測、強限員進行了防沖工作實踐。

關鍵詞：地質構造 沖擊地壓 防治體系

1 引言

大興煤礦于2018年6月確定為沖擊地壓礦井，在防治沖擊地壓方面處于起步階段，大興煤礦南二903工作面于2019年2月份開始回采，在回采過程逐步確定和摸索出了該工作面開采過程中的監測預警方案，卸壓解危、安全防護以及加強巷道支護等一系列防治措施，保證了工作面的安全回采，總結出了大興煤礦沖擊地壓防治的寶貴經驗，也查找出了沖擊地壓防治方面的不足，為后續工作面的安全開采提供借鑒。

2 南二903工作面概況

工作面位于大興煤礦9號煤層南二采區中部，東鄰902采空區，西鄰905采空區，之間煤柱均為8米；南部為未采動區；北部為采區煤柱，因而形成了孤島工作面，該面上鄰7-2煤層，北部未采動,南部為南五717、南五719上采空區。工作面大面走向長580m，傾斜寬178m；收縮面走向長302m，傾斜寬95m，工作面面積126933m²，903工作面位置如圖1所示。

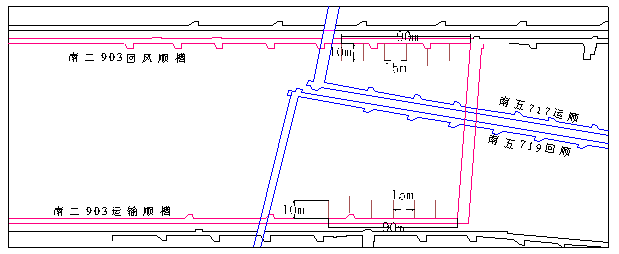

圖1 ?南二903工作面布置圖

3沖擊危險防治技術方案

3.1沖擊地壓綜合防治體系

通過兩年2018～2019年防沖工作的實踐與摸索，大興煤礦確立了防沖 “15336”工作體系（ 1策：一面一策一評價、5有：防沖工程實施做到有設計，有措施，有施工負責人，有驗收人，有工程標識、3強：強卸壓，強支護，強監測、3限：限時、限員、限強度、6跟蹤：防沖隱患治理做到排查跟蹤，記錄跟蹤，處罰跟蹤，整改跟蹤，驗收跟蹤，通報跟蹤），確保防沖工作能夠扎實推進。

3.2沖擊地壓綜合防治思路

?

圖2 ?903工作面沖擊地壓綜合防治思路

?

3.3 工作面沖擊危險性監測方法

采用鉆屑法、YDD16煤巖動力災害聲電檢測儀檢測、KJ24頂板動態無線監測系統進行局部沖擊危險性預測，采取SOS微震監測系統對工作面進行區域監測預警。

3.2.1 鉆屑法檢測

工作面前方90m以?xún)?nèi)巷道實體煤側施工取屑鉆孔。鉆孔直徑42mm，開孔高度為距離底板0.5-1.5m，孔深10m；巷道幫部間距15m，對于劃分的中等及以上危險區域每2天實施一次，對弱危險區域每3天實施一次；鉆孔方向與煤壁垂直，平行于煤層。對每米鉆屑量進行稱重并觀察打鉆過程中是否發生動力現象，鉆屑臨界值為4.5kg/m，每米鉆屑值達到或超過4.5kg/m認定有沖擊危險，必須停止作業采取卸壓解危措施。布置方案如圖2所示。南二903工作面全年進行取屑檢測92次，均無超過臨界指標的情況。

圖3 ?工作面鉆屑法檢測孔布置示意圖

3.3.2 ?YDD16煤巖動力災害聲電檢測儀

該儀器利用電磁輻射和聲發射數值的變化，判定工作面的沖擊危險性，首先經過1個月的數據采集確定南二903工作面的臨界指標，電磁輻射臨界指標為54.5mv，聲發射臨界值指標為423.2mv。在兩順進行指標測試，距工作面10米開始在工作面軟幫沿走向方向布置12個測點，測點間距10m，兩順各12個點。作為鉆屑法的輔助預測，確定工作面沖擊危險性的變化趨勢。

3.3.3 ?KJ24頂板動態無線監測系統局部監測

系統于2019年2月份正式在南二903工作面投入使用，該系統用于監測工作面支架支撐壓力、工作面前方錨桿、錨索的受力情況、頂板離層情況以及前方煤體的應力變化，做為判定工作面危險性作為主要依據。

3.3.4 SOS微震系統區域監測

SOS微震監測系統于2018年6月份在南二903工作面投入使用，工作面采用微震監測法進行區域監測，對微震信號進行實時、動態監測，并確定微震發生的時間、能量及三維空間坐標等參數。通過對微震發生的時間、能量、震源深度、定位位置、微震頻次的記錄做以分析、比對，分析判斷發生沖擊地壓的可能性。

自南二903工作面開始回采至采終共監測到1427次微震事件，最大能量為3.03E+06J,總能量為6.06E+06J.其中能量小于10³J的780次，（注：達到10⁰J的 4次，達到10¹J的 113次，達到10²J 的663次），能量達到10³J的 622 次，能量達到10⁴J的 24次，能量達到10⁶J的 1 次。從整體震源分布來看，震源集中在超前工作面200m的巷道和采空區，發生在超前工作面的巷道一方面是由于受采動影響，另一方面是受到工作面“見方”影響，針對這類微震事件，主要采取施工卸壓爆破鉆孔進行爆破卸壓，采取鉆屑法進行驗證其措施的有效性，對于發生在采空區的微震事件，主要是由于采空區頂板跨落造成的能量釋放，針對此類情況，主要采取加密預測，保證各項指標均在臨界值以下，方可繼續回采。

3.4 局部卸壓與降低應力集中研究

大興煤礦903孤島工作面受動力現象影響較為嚴重，因此采取多種卸壓措施綜合防治。

3.4.1 巷道幫部大直徑鉆孔卸壓

南二903工作面靜載應力水平較高，易出現強動力顯現現象，因此兩巷的大直徑鉆孔在強沖擊危險區域應當加密布置，鉆孔直徑114mm，孔間距為2m，鉆孔深度20 m，平行煤層方向，直線布置，與原卸壓孔交錯布置。 運、回順在工作面安裝前共計施工大直徑卸壓鉆孔226個，共計施工4520m。卸壓鉆孔施工如圖4所示：

圖4 ?南二903工作面防沖工程圖

3.4.2煤體爆破卸壓

在工作面“見方”前后、三角煤柱區域、斷層附近、工作面縮面期間、應力集中區域施工卸壓爆破鉆孔，孔徑Ф42mm，孔間距5m，孔深10m，單孔裝藥量為3.0Kg，用黃泥進行封孔，封孔長度5m。工作面兩順共計施工爆破卸壓鉆孔135個，其中運順施工爆破卸壓鉆孔圖4所示。

圖5 工作面巷道兩幫卸壓爆破鉆孔布置圖

3.4.3 工作面頂板深孔預裂

南二903工作面每回采30-35m，正好處于來壓周期壓范圍內，在工作面支架間頂板施工頂板預裂鉆孔，運順施工位置開始在工作面距離運順三角點距離10m處，回順施工位置開始在工作面距離回順三角點距離10m處。鉆孔深度12m，鉆孔施工角度與煤層層面夾角為70?，垂直方向投影不小于11.2m。鉆孔布置如圖5所示。根據工作面推進情況，大約每周施工一次，保證了工作面采空區頂板的順利冒落，減少了大能量微震事件的發生。從2019年5月開始共計施工頂板預裂鉆孔23次，鉆孔276個總計3312m。

???

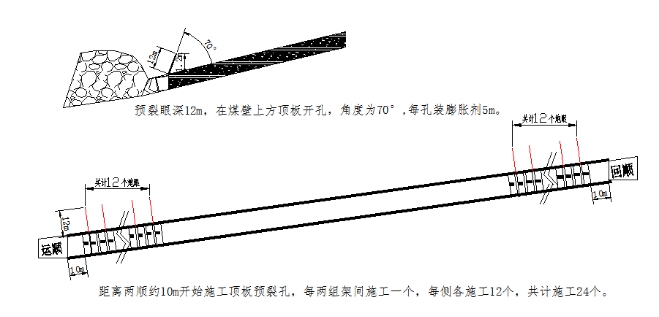

圖6 工作面頂板預裂鉆孔布置圖

3.4.4 煤體高壓注水

煤體注水不但能提高其本身的塑性，還降低存儲彈性能量的能力，因此采取此方法降低發生沖擊地壓的危險。

南二采區9煤層煤體較硬，在完成浸水性試驗后，根據煤體的堅固性系數確定每個鉆孔超前工作面的注水時間和停止時間，保證有效性（如表1所示），根據大興煤礦防突實驗室測定的9煤層堅固性系數f值為1.3-1.61，從而確定了每個鉆孔開始注水時間為距離工作面40m時，停止注水時間為鉆孔距離工作面10m時。

表 1 合理注水區域選擇參考表

?

注水起止位置	軟媒f≤1	中硬煤（1≤f≤2.5）	硬煤（f≥2.5）
開始注水超前工作面/m	40～60	30～50	20～35
停止注水超前工作面/m	10～20	8～15	3～10

?

煤體注水軟化布置：

(1)在運順采煤幫側施工注水孔，增加煤體塑性。

(2)從開采前切眼開始，開采后超前工作面200m以?xún)?nèi)在運順上幫煤體內布置注水孔，參數為：孔距12m，孔徑Φ114mm，孔深30、50、90m，鉆孔與運順煤壁垂直，沿煤層傾向布置，使用ZDY3200L進行施工?！皟啥乱蛔ⅰ睅悍饪灼鞣饪?，封孔長度不小于10m。

(3)使用高壓注水泵注水，注水壓力不小于12Mpa，當注水壓力降至4Mpa以下時或煤體出現滲水后改為靜壓注水，以保證煤體含水量增量大于2%。

南二903運順共計施工高壓注水鉆孔62個，總注水量為5613m?。

4 強支護、強限員措施、限制回采速度

4.1 強支護方式

增加南二903工作面超前支護段長度，由原來的25m增加至超前200m布置替棚支架，南二903回順安設替棚支架27架，超前支護長度為205米，南二903運順安設替棚支架25架，超前支護長度為207米。保障了超前支護段人員的作業安全。

4.2 強限員措施

工作面運、回順口設置防沖管理站、管理站備有防護服、防沖頭盔，人員進入時必須穿戴好防護裝備。防沖管理站由生產單位安排專人發放沖擊危險區域準入卡片，憑證進入。工作面生產期間，兩順超前工作面200m范圍內嚴禁人員進入，通過、作業，其它作業地點合計限員16人，工作面檢修期間限員40人。

4.3 限制回采速度

903工作面嚴格控制推進速度，減少由于開采強度大而造成微震事件的集中，降低開采強度，規定每天推進4刀，并保證勻速推進，白班不生產，四點班、零點班各采2刀，并根據微震數據變化情況及時調整刀數。

5 結論

(1)通過沖擊地壓強度弱化減沖原理，實施煤層高壓注水、大直徑鉆孔卸壓、煤體爆破和頂板預裂等預防和解危技術的實施，將南二903工作面沖擊地壓危險性降低減弱，保證了工作面的安全回采。

(2)在嚴格執行各項防沖措施的同時，必須保證強限員、強支護落實到位，真正意義上做到“有震無災、有沖無傷、可防可控”。

(3)在采區設計和進行采掘布局時，還是應該盡量避免孤島開采，并保證采止線對齊，減少人為因素增加工作面的開采風險和開采難度。

?
